ご無沙汰しています。
店主です。
前回、Boschの燃料ポンプ入荷のお知らせを致しましたが、今回はそのポンプについ
て画像を見ながらご案内してみたいと思います。
ポンプ本体に同梱されて来るコネクター(Hydraulic Connector)とチェックバルブを
組んだ状態です。
右側が燃料の入り口で左側が出口になります。
ポンプだけの状態です。
044の後継品になりますが、044には無い黒い樹脂のカバーが付いていますね。
カバーは簡単に外れます。
ですが、カバーを外して使う事は推奨されていませんので、実際に車両に装着して
お使いになる場合には、カバーは外さずに使って下さいね。
このカバー含めた外径がφ60になるので、044ポンプを使っていた車両に装着する
場合、ブラケット等はそのまま流用出来ますね。
入口側を見ています。
この部分のネジサイズはM14 x 1.5(メスネジ)になっています。
今度はコネクターを組んでみました。
コネクター単品です。
M14 x 1.5のオスネジと。
M18 x 1.5のメスネジになっています。
今度はポンプ本体の出口側(吐出側)を見てみましょう
出口のネジはM10 x 1.0のメスネジです。
中央のネジ部にキャップが付いたままでした。
画像では上側に+端子。
下側に-端子がいます。
+の端子はM4 x 0.7。-の端子はM5 x 0.8のオスネジです。
+/-の文字が見えますね。端子のサイズも違うので、確認し易くなりますね。
今度は出口側に付くチェックバルブです。
左側がM10 x 1.0のオスネジでこちら側からポンプの出口に取り付けます。
右側にバンジョーアダプターを取り付けて、燃料ラインと繋がります。

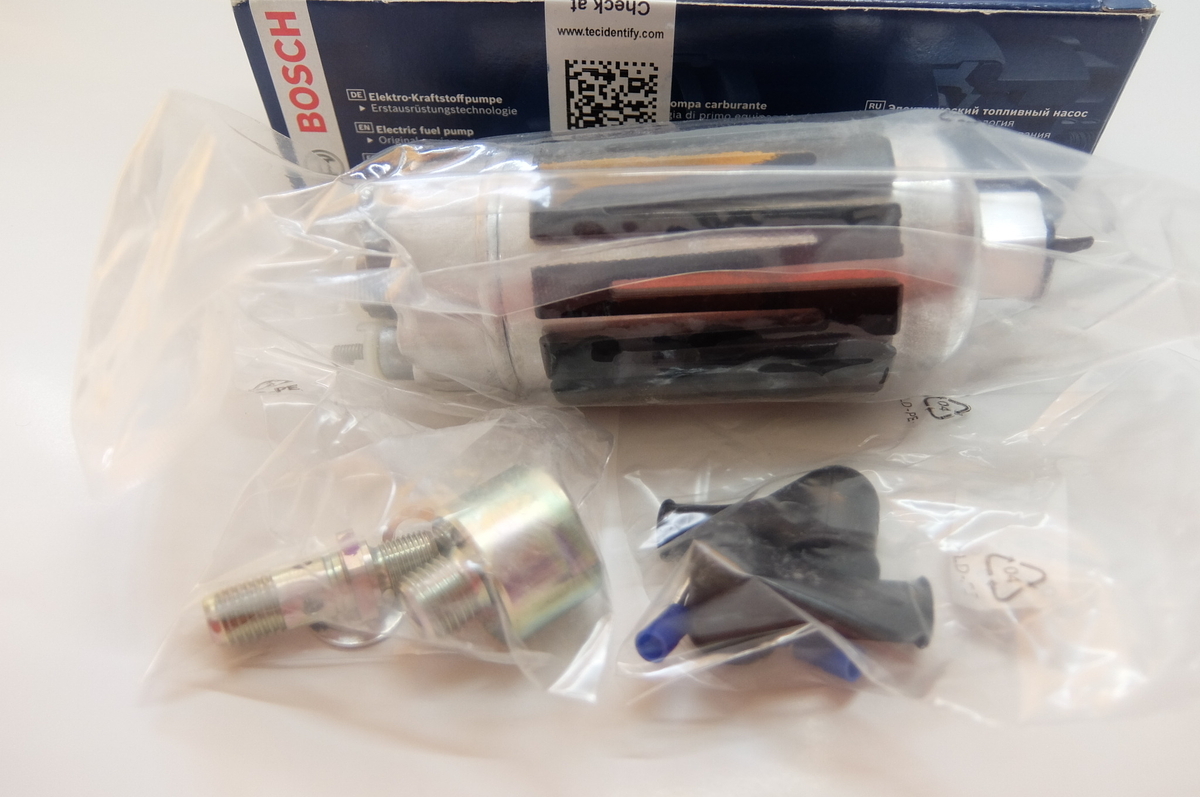

その他に同梱されてくる物が有ります。
配線端子とナット、ワッシャー。
端子のカバーがパッケージに一緒に入れられて届きます。
044に比べてガソリンの流量は10%程度アップしています。
(275l/h@5bar)
また、重量が15%程度軽く(860g)なっています。
現在￥42,900-(税込)でご用意しております。
入荷時の貨物の内容によって、価格が変わってしまう場合が有りますので予めご了承
下さい。
お問い合わせお待ちしています。
では、また。
